籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

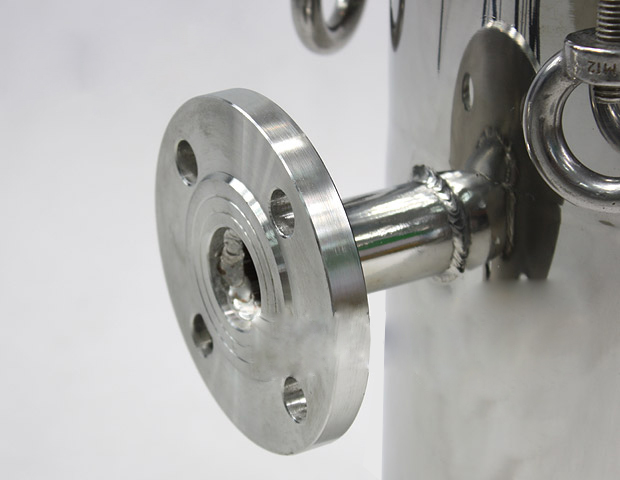

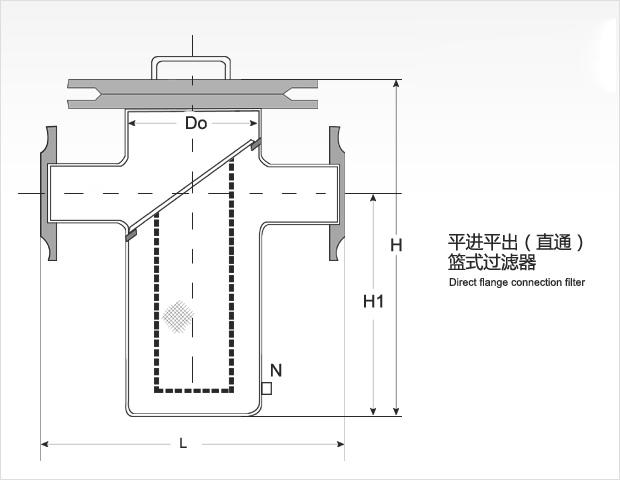

1、籃式直通法蘭連接式過濾器(LDLLSⅠ型)，見圖(DN25～300，PN≤5.0MPa)
進出水口徑
DN |
結構尺寸(PN≤5.0MPa) |
排污口 |
|
L |
H |
H1 |
D0 |
|
25 |
180 |
260 |
160 |
Φ76 |
ZG3/4 |
|
32 |
200 |
270 |
160 |
Φ76 |
|
40 |
260 |
300 |
170 |
Φ108 |
|
50 |
260 |
300 |
170 |
Φ108 |
|
65 |
330 |
360 |
210 |
Φ133 |
|
80 |
340 |
400 |
250 |
Φ159 |
|
100 |
400 |
470 |
300 |
Φ219 |
|
125 |
480 |
550 |
360 |
Φ273 |
|
150 |
500 |
630 |
420 |
Φ273 |
|
200 |
560 |
780 |
530 |
Φ325 |
|
250 |
660 |
930 |
640 |
Φ426 |
M20×1.5 |
|
300 |
750 |
1200 |
840 |
Φ478 |
|
